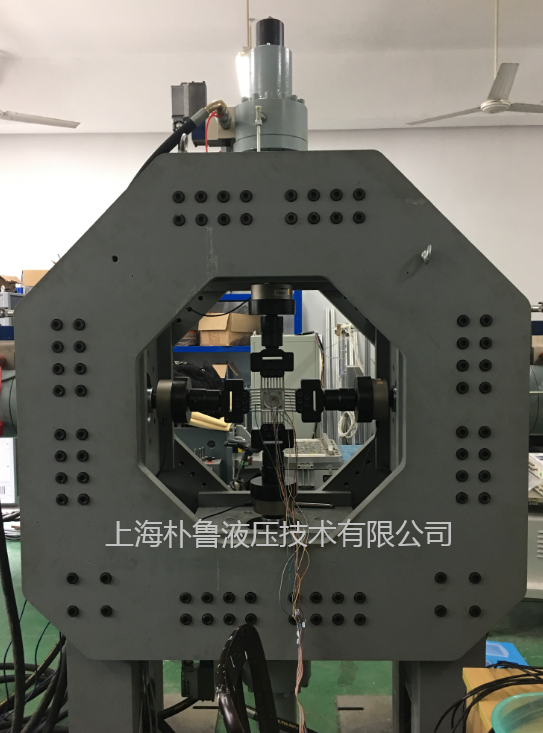

東南大學4通道動態伺服試驗機
|
更新日期： 2019-2-14 |
該試驗機主要用于金屬材料及其構件在正弦波，三角波，方波，梯形波，斜波等波形狀態下的拉壓疲勞試驗，斷裂韌性試驗，
疲勞裂紋擴展試驗等。
1） 最大靜載：±200KN
2） 最大動載：±200KN
3）力傳感器：300kN，線性度良好并提供過載和側載保護；150%過載無機械損傷
4）力傳感器精度：2%-100%FS范圍內,各點均不高于±1%
5）位移精度：±0.01mm
6）作動器行程：±50mm
7）頻率范圍：0.5-100Hz
8）采樣頻率：1000Hz
9）控制系統：樸魯中文測控系統
10）試驗波形：正弦波、梯形波、三角波、異形波等外部輸入波形
11）系統功率：30KW 380V 50Hz
控制要求：
1）該設備試驗分為兩類，一類為按位移加載，設定位移的頻率、振幅和波形使作動器做動；另一類為按載荷加載，設置載荷加載的頻率、振幅和波形，可分別設置4臺作動器的頻率、振幅和波形，可在行程內任意給定位置駐停；控制系統可根據輸出數據自行生成曲線，來控制作動器進行加載，也可直接輸入外部曲線。
2）先進的伺服控制系統，達到滿速滿量程的試驗要求，4臺不同作動器之間協調加載。

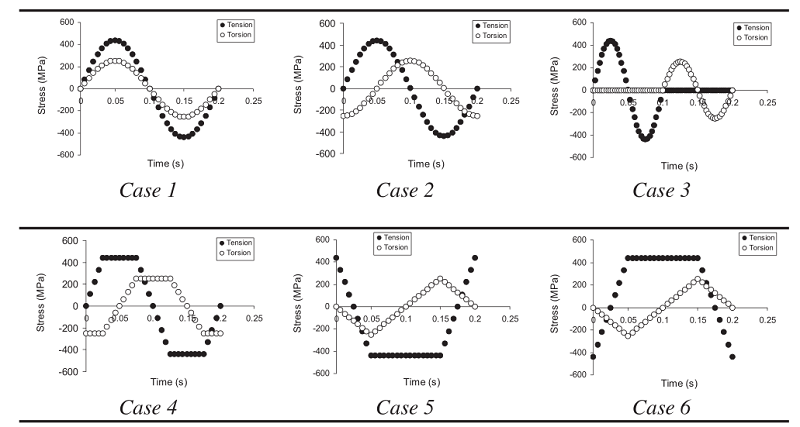

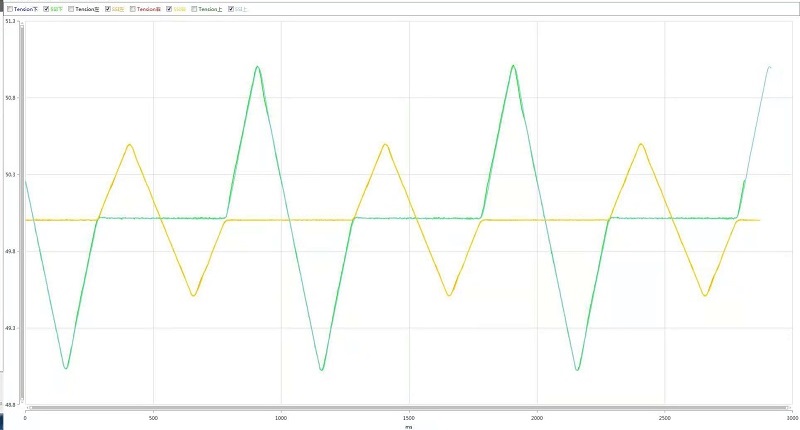

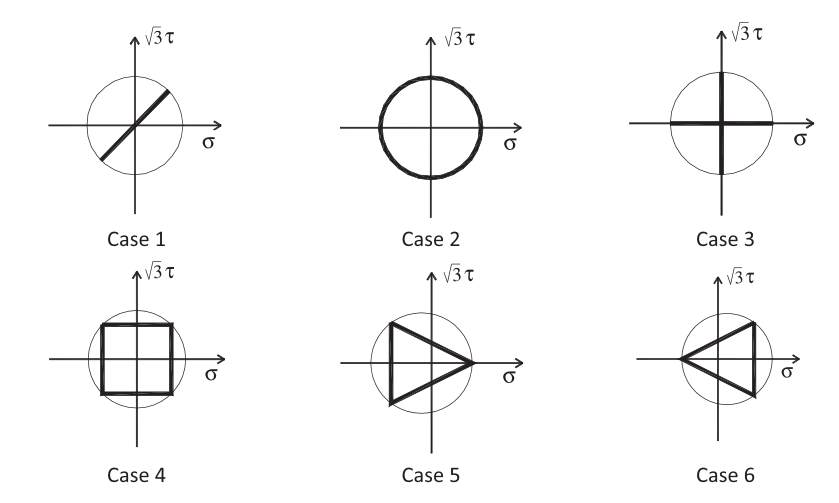

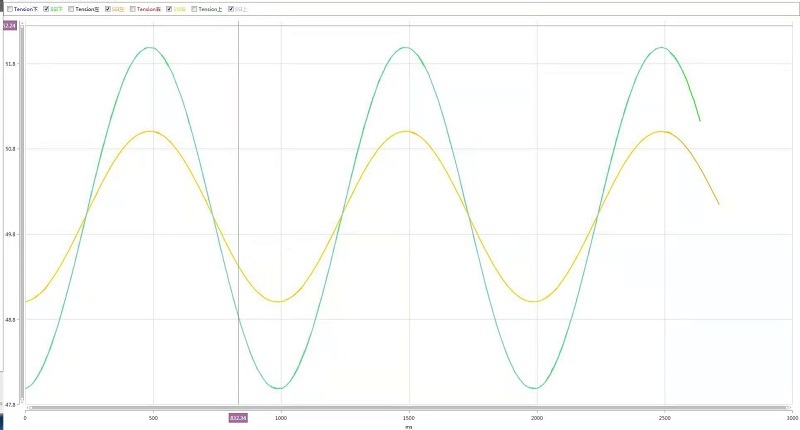

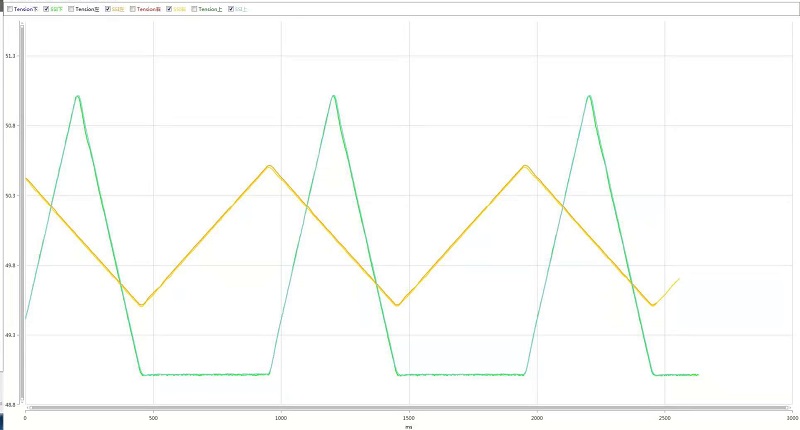

試驗曲線：
