西安科技大學制動器液慣量模擬試驗臺
|
更新日期： 2020-4-6 |
設備介紹：

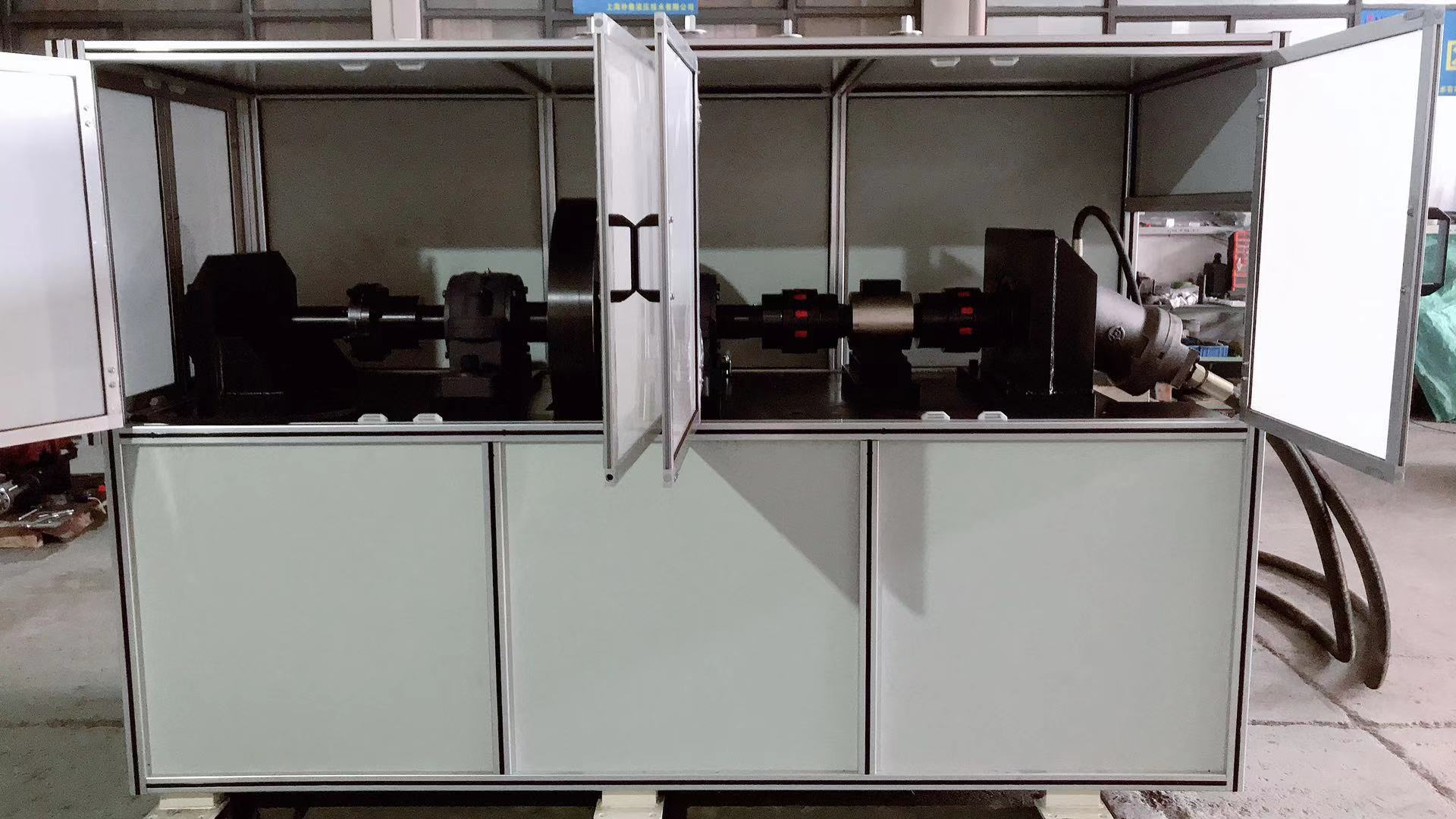

該液壓試驗臺主要由動力系統、液慣量模擬系統、測控系統、機械臺架、飛輪盤、軸向制 動器及摩擦片、
管路及測控線纜等部分組成。該試驗臺適用于礦用多種液壓制動器的制動裝置性能檢測試驗、制動裝置

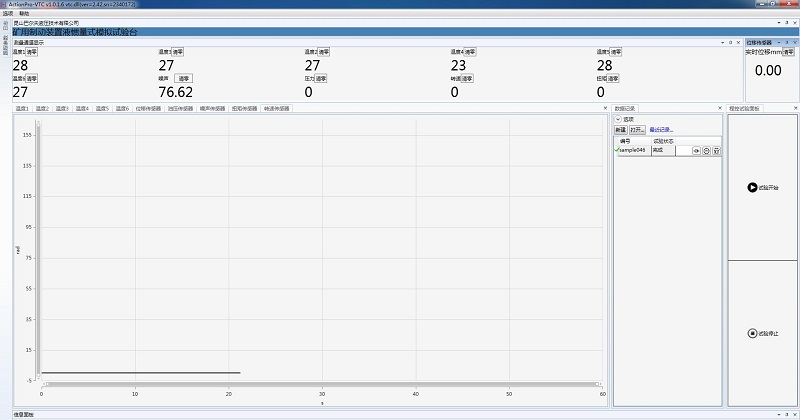

摩擦副磨損壽命 試驗、熱衰退及恢復、制動裝置噪聲試驗。該試驗臺的測控軟件基于 windows 操作系統

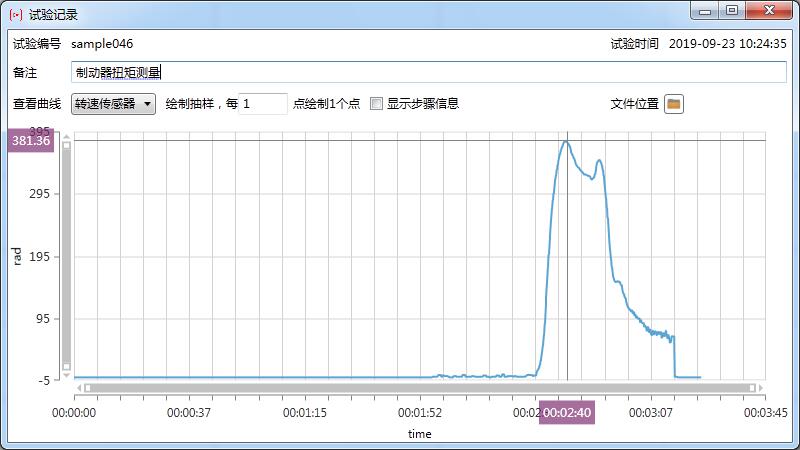

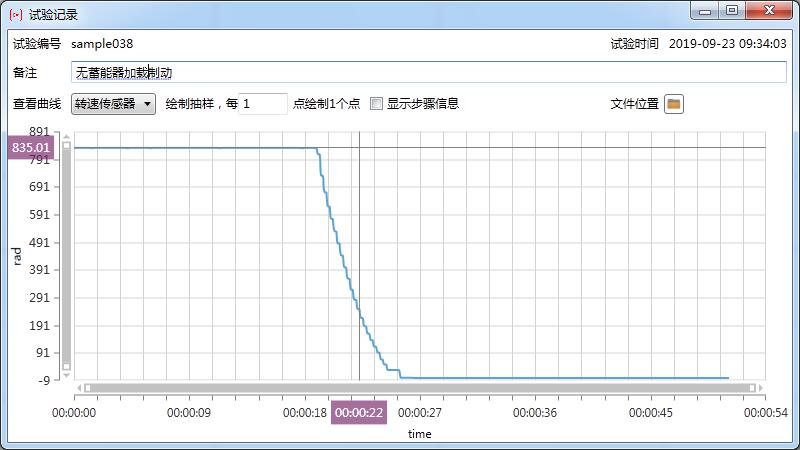

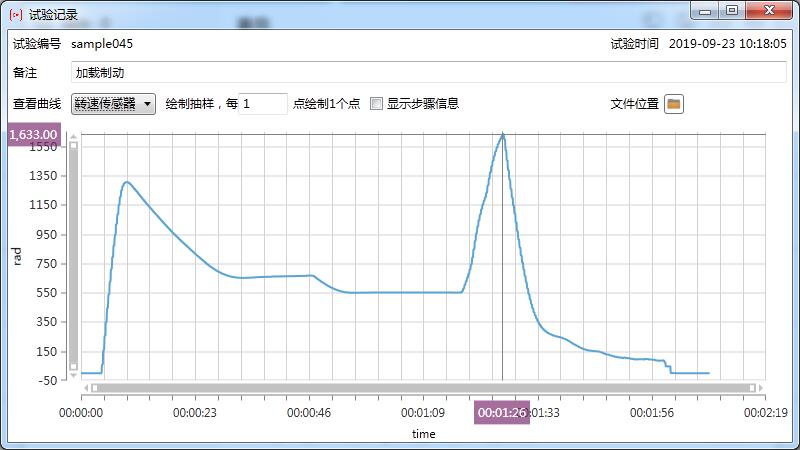

開發， 友好的人機界面，能實現各參數的高速采集測，自動處理，生成不同的分析曲線。操作人員可以直接存儲數據到 Excel 表格，也可以選擇存儲曲線。
設備參數：
1. 設備型號： PL-SFZJ2000;
2. 設備產地：中國
3. 制造商：上海樸魯
4. 總轉動慣量： 0～100 kg.m2;
5. 額定轉速：1500r/min;
6. 壓力傳感器：0~400 bar，精度0.5%;
7. 轉矩傳感器：0~3000Nm，精度士0.3%FS;
8. 轉速傳感器：0~2000r/min，精度：士2r/min;
9. 溫度傳感器：0~1000℃，精度士0.1℃;
10. 位移精度：0~10mm， 精度0.01mm;
11. 噪音傳感器：0 120dB，精度士1dB，
12. 采樣速度： 1KHZ
13. 采集精度：采集數據保留小數點后三位。
14. 采樣要求：設備運行時測量系統要連續采集數據。
15. 信號輸入通道：10通道，每個通道都有綠色LED狀態指示燈，方便查看傳感器運行狀態。
16. 制動力矩：0-2000N.m
17. 制動時間：10S
18. 模擬緊急工況：1.5S
19. 控制系統：win7中文測試控制系統，
20. 保護功能：控制系統實時監控油源的工作狀態，對電流、溫度、壓力、
液位、過濾堵塞等 信號及時處理。對于試驗過程中的過速、過壓、超載、超
限工況，自動停機。
21. 防護裝置：金屬防護罩殼。
22. 冷卻方式：壓縮機，冷媒制冷.
23. 系統功率：75KW 380V 50Hz。
24. 整機尺寸：2500mm*2000mm*2000mm（長*寬*高）
