上海同濟大學-地震波伺服試驗機
|
更新日期： 2021-12-25 |
該電液伺服試驗機主要由伺服液壓系統、伺服作動器、伺服控制系統、臺架及傳感器等部分組成。測控系統包括控制柜、伺服控制器、工控機、顯示器等。主要用于阻尼器的性能測試、示功圖測試、地震波測試等。測控軟件基于windows 操作系統開發，友好的人機界面，操作便，功能齊全，交互性好。采用業內先進的全數字控制器，具有優越的抗沖擊、噪聲低、帶寬高等特點。所有通道（負荷、位移、應變）均具有32 位全數字化波形發生器，10KHZ數據采集頻率。

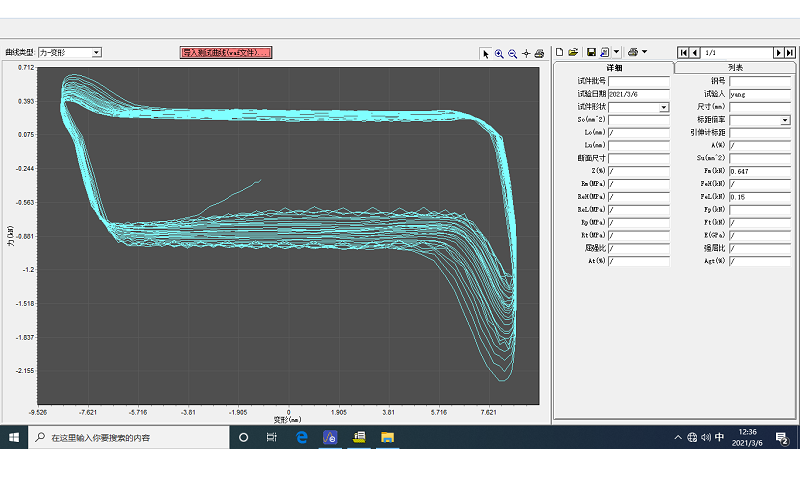

測控系統能實現各參數的高速采集測，自動處理，生成不同的分析曲線。可實時繪制時間—載荷，時間—位移，載荷—位移等曲線。操作人員可以直接存儲數據到txt 文件，也可以選擇存儲曲線；可以自動生成實驗報告和打印輸出。系統可實現位置閉環控制，載荷閉環控制，開環控制。系統實時顯示系統位置、載荷、油壓壓力、溫度等參數。
該電液伺服試驗機功能強大、結構小巧、外觀精美，在辦公室即可做實驗。
1、最大靜載：±20KN，
2、最大動載：±10KN，
3、力傳感器精度：2%-100%FS范圍內,各點均為±0.1%，
4、位移傳感器精度：±0.01mm，
5、作動器行程：±50mm,
6、頻率范圍：0-20Hz，
7、采樣頻率：10kHz
8、實時曲線：力-時間曲線，力-位置曲線，時間-位置曲線，等。

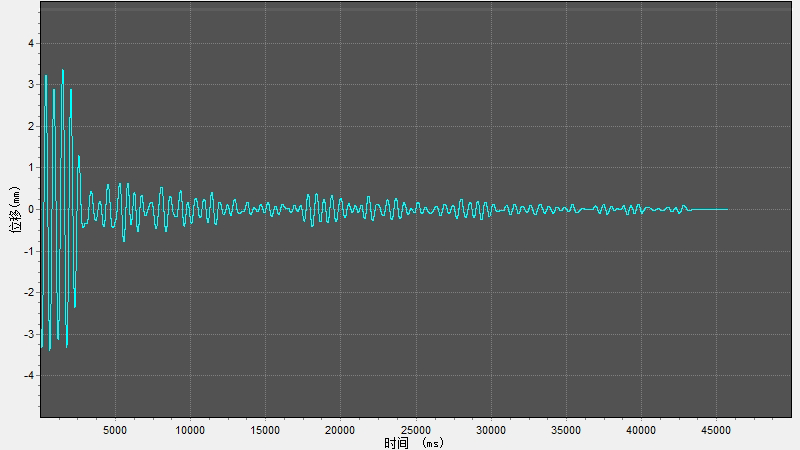

9、主要試驗波形：正弦波，三角波，梯型波，地震波以及外部輸入頻譜。
10、伺服油源：3.7 KW AC220V 50Hz，21Mpa
11、控制系統：微機伺服控制系統，中文控制軟件，采集數據圖形化處理
12、保護功能：控制系統實時監控設備的工作狀態，對電流、溫度、壓力、等信號及時處理。對于試驗過程中的過速、過壓、超載、超限工況，自動停機。
13. 整機噪音：<70dB
14. 冷卻方式：風冷
