中國科學院電液伺服液壓機
|
更新日期： 2020-2-16 |
1. 最大靜載：600KN，
2. 額定速度：0.1-50mm/min，
3. 力傳感器精度：2%-1 0 0%FS范圍內,各點均為±1%，
4. 位移精度：±1%FS，
5. 作動器行程：0-400mm,
6. 有效試驗空間：300mm*300mm*500mm (左右*前后*上下)
7. 等速力控：0.5KN/S~25KN/S，
8. 等速位控：0.5mm/min~40 mm/min，
9. 采集頻率：1000Hz，
10. 控制系統：樸魯win7中文測試控制系統，
11. 主要試驗波形：靜力。
12. 液壓系統：25Mpa ,3.6L/min,
13. 保護功能：控制系統實時監控油源的工作狀態，對電流、溫度、壓力、液位、過濾堵塞等信號及時處理。對于壓裝過程中的過速、過壓、超載、超限工況，自動停機。
14. 主機功率：2.2KW AC380V
15. 冷卻方式：水冷,外接循環水.
16. 備品備件：高壓濾芯1件,低壓濾1件,密封件1套.
17. 整機尺寸：560mm*560mm*1800mm(長*寬*高)
三、技術要求：
1. 該液壓機主要用于產品的靜壓試驗。
2. 該液壓機控制系統包括控制柜、伺服控制器、微機、顯示器、打印機等。測控軟件基于樸魯液壓windows操作系統開發，友好的人機界面，交互性好，功能齊全，操作方便。測控系統能實現各參數的高速采集測，自動處理，生成不同的分析曲線。操作人員可以直接存儲數據到Excel表格，也可以選擇存儲曲線；可以自動生成實驗報告和打印輸出。

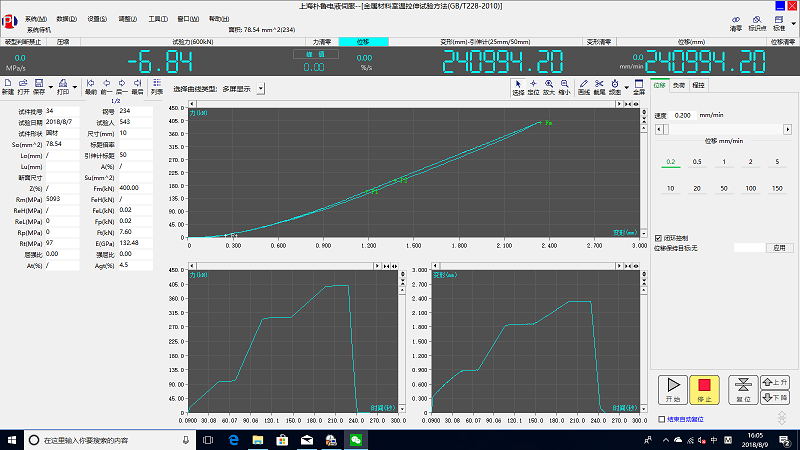

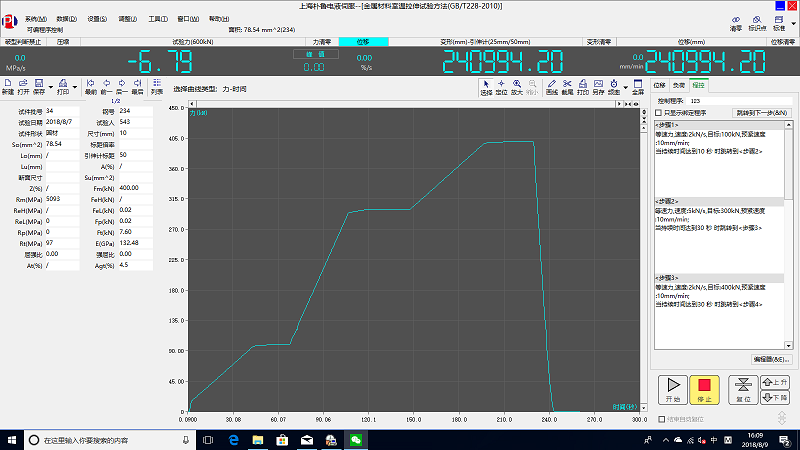

試驗曲線
