福建林德叉車伺服試驗臺,穩定性試驗臺
詳細介紹

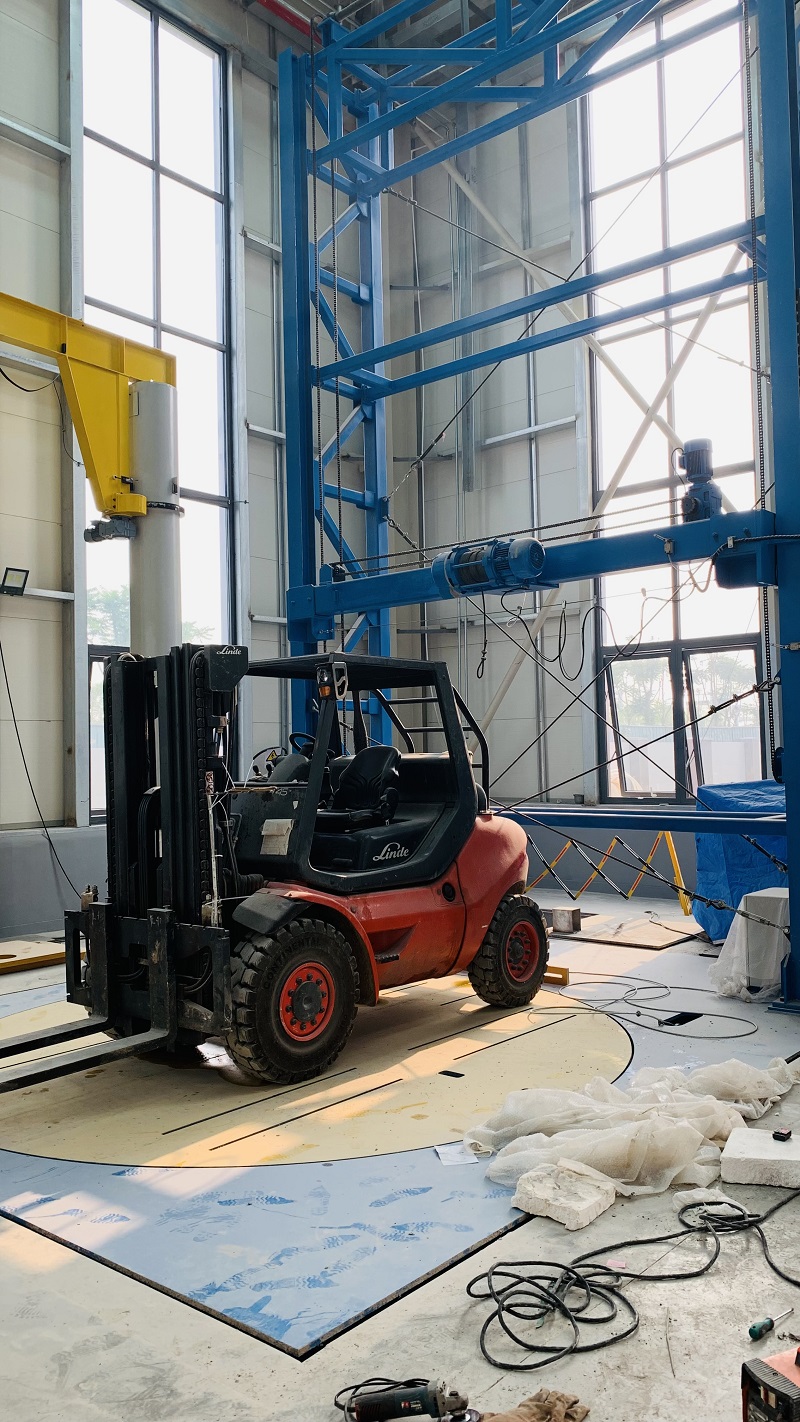

該試驗臺主要由伺服油源、伺服油缸、電控系統、試驗平臺、旋轉平臺和保護
框架組成。平臺定額承重20 噸，平臺升降角度0-30 度任意調節，控制精度0.1%。平臺升降
速度：1 檔10mm/s,2 檔30mm/s。旋轉平臺配套重型回轉支承，0-360 度任意調節，
控制精度0.1 度，帶自鎖功能。旋轉速度：1 檔0.6o/s，2 檔3.6o/s。
設備參數
1、 PLC可處理伺服油源壓力報警壓、超溫報警、低液位報警等。

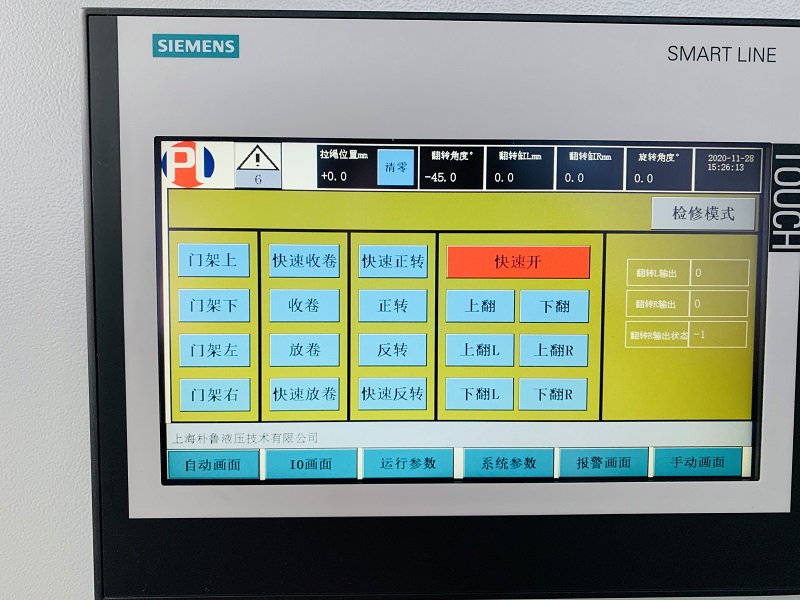

2、 試驗人員可在觸摸屏上設置平臺升起速度、旋轉平臺轉速。

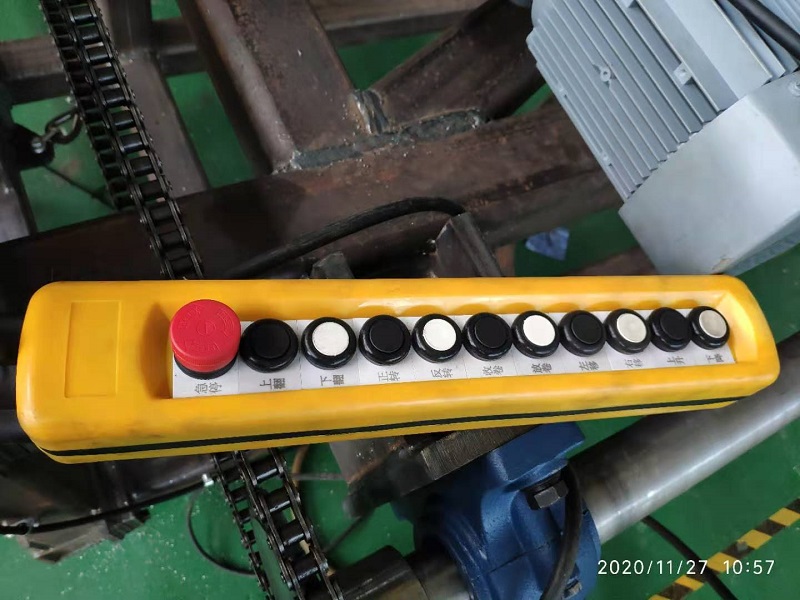

3、 PLC可外接3個有線搖控手柄來遠程獨立控制：
1) 平臺起升（快/慢）。
2) 旋轉平臺旋轉（快/慢）。
3) 絞車收放繩（快/慢）和絞車上下左右移動。
4、 PLC可外接大屏幕實時顯示試驗參數，字體高度150mm：
1) 平臺升起角度：如 15%。
2) 旋轉平臺角度：如 45o。
3) 叉車門架高度：如 3510.1mm。
5、 獨立的液壓系統控制起升平臺起升和下降。
6、 液壓系統有相應的保護設置。
7、 有單獨的配電柜對穩定性平臺進行保護和控制。
8、 配電柜面板上安裝有電壓表、電流表。
9、 電控系統允許門架和保護絞車同步上升。
10、 電控系統有保護功能，懸臂吊不在0 位時不允許平臺動作。
11、 在懸臂吊的0位上安裝接近開關，當懸臂吊在0位時，接近開關發訊，PLC
收到信號后，允許平臺動作。
12、 遙控器1控制平臺的起升（快/慢）和旋轉平臺的旋轉（快/慢）。
13、 遙控器2控制絞車的收放繩（快/慢）和上、下、左、右移動。
